循环水同步除氯除硬∣RO预处理∣蒸发预处理 工艺详解

> 产品特点

源力循环水同步除氯除硬系统，采用创新的电极技术和结构设计，以酸碱分离的方式同步去除循环水中的氯离子和钙镁离子。原水输送至源力系统，开启电源，电极将水催化解离为H+和OH-,并且区分为阳极区域和阴极区域；在阳区，OH-经阳极催化生成O2，OH-减少，H+浓度相应升高，致使阳区呈酸性；在阴区，H+经阳极催化生成H2，H+减少，OH-浓度相应升高，致使阴区呈碱性。反应方程式如下：

水被电极催化解离：H₂O → H⁺ + OH^-

阳极催化反应：4OH^- - 4e⁻ = O₂↑+ 2H₂O

阴极催化反应：2H⁺ + 2e⁻ = H₂↑

> 除硬原理

阴区出水含碳酸钙和氢氧化镁微粒，经沉淀池絮凝反应沉淀后，碳酸钙和氢氧化镁固体由压滤机压成泥饼，上清液与阳区出水中和后输送至补水池继续使用。反应方程式如下：

OH^- + HCO₃^- = CO3^2- + H₂O

Ca²⁺ + CO₃^2- = CaCO₃↓

Mg²⁺ + 2OH^- = Mg(OH)₂↓

> 除氯原理

阳区氯离子在酸性条件下电解生成氯气，进入酸桶，经曝气后氯气被风机输送至吸收塔，用氢氧化钠吸收产生次氯酸钠。反应方程式如下：

2Cl^- - 2e-  =  Cl₂↑

Cl₂ + 2NaOH = NaCl + NaClO + H₂O

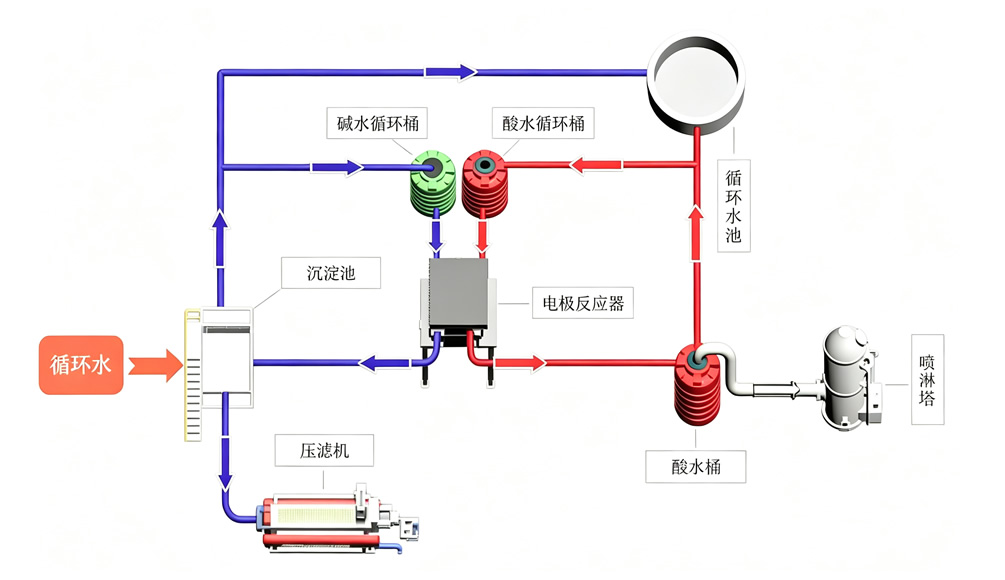

> 工艺流程

采用电化学源力系统对循环水进行除氯除硬，处理工艺流程如下：

（1）原水电解：原水输送至电极反应器，经过电解反应，电极反应器阴区出流碱水，阳区出流酸水。电极反应器由直流电源供电，1台电极反应器配置1台直流电源。

（2）阴区碱水处理：电极反应器阴区流出的碱水悬浮液，主要含碳酸钙和氢氧化镁微粒悬浮物。碱水悬浮液进入沉淀池，往沉淀池加入PAM助凝剂进行絮凝沉降，沉淀池的上清液进入中和槽；沉降的碳酸钙和氢氧化镁污泥通过污泥泵输送至压滤机进行脱水挤压，产生含水率70%的泥饼作为普通固废处理，压滤机的滤液进入中和槽。

（3）阴区废气处理：电极反应器阴区产生的氢气通过风机稀释至0.2%以下排放。

（4）阳区吹脱酸水：电极反应器阳区流出的酸水含有溶解氯气，酸水进入酸水槽，吹脱喷淋泵把酸水槽内的酸水输送至吹脱塔顶部喷淋系统，用吹脱风机往吹脱塔底部鼓风，气水在吹脱塔里呈对流状态吹脱酸水中的氯气。经过吹脱的酸水进入中和槽与碱水上清液混合中和，中和水自流至补水池作为补水使用。

（5）吹脱塔氯气处理：酸水吹脱出来的氯气通过风管进入尾气洗涤塔，采用两级填料塔和浓度15%碱液吸收氯气，产生浓度10%尾气吸收液（次氯酸钠），尾气吸收液进入储罐收集，尾气吸收液可作为杀菌剂使用。二级尾气洗涤塔引风机出口风管接至沉淀池清水区，并插入液面下150mm，利用沉淀池碱水吸收干净残余尾气。

> 业务流程

填写水质信息表→定制方案→方案沟通确认→图纸设计→签订合同→项目安装交付
